Comprar un cilindro de alta seguridad, llegar a casa, desmontar el antiguo y darte cuenta de que el nuevo no encaja. O peor aún: entra en la cerradura, pero la llave no gira. Este es uno de los tropiezos más frecuentes que nos encontramos a diario en el sector de la cerrajería técnica. La responsable de este dolor de cabeza es una pieza pequeña, pero define por completo si tu sistema de retención funcionará.

Elegir correctamente la medida de este componente te ahorrará tiempo, dinero y devoluciones innecesarias. Más adelante, he preparado una tabla comparativa directa que despejará cualquier duda técnica de un solo vistazo.

En Hermanos Justo, como especialistas en alta seguridad física, protección de accesos y custodia de valores, vemos este error constantemente. Nuestra intención con este artículo es trasladar nuestro conocimiento de campo a tu pantalla, dándote las herramientas exactas para que identifiques tu sistema de cierre sin margen de error.

Índice de contenidos

¿Qué es la leva del bombín y por qué es tan importante?

Para entender por qué existen distintas medidas, primero debemos comprender cómo interactúan las piezas mecánicas en el interior de tu puerta.

Función de la leva dentro del cilindro

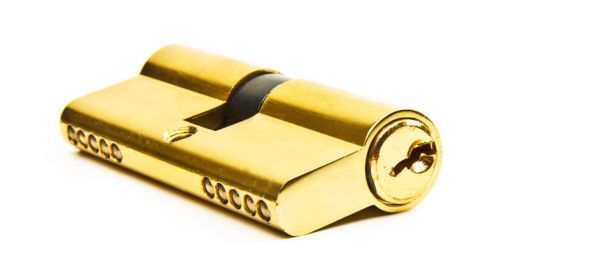

La leva es esa pequeña pestaña móvil, generalmente fabricada en acero sinterizado o latón oscurecido, que sobresale en la parte central del bombín. Cuando introduces tu llave y la giras, esta pieza actúa como un brazo de transmisión. Su trabajo consiste en empujar el mecanismo interno de la cerradura de embutir (el carro) para proyectar o retraer los bulones de seguridad que anclan la puerta al marco.

Si la medida de este componente no es la adecuada para la caja de la cerradura, el movimiento mecánico simplemente no se produce.

Diferencia entre leva, rotor y cuerpo del bombín

Para hablar con propiedad técnica, es útil separar los tres elementos principales del cilindro:

Cuerpo (o estator): Es el chasis fijo de perfil europeo (forma de pera) que alberga los pitones y muelles. No se mueve.
Rotor: Es el cilindro interior giratorio donde insertas la llave.
Leva: Es el apéndice acoplado al rotor. Gira solidariamente con él y es el único elemento que entra en contacto directo con los engranajes de la cerradura principal.

Diferencias clave entre leva larga y leva corta

La variación entre ambas no es una cuestión de calidad, sino de adaptación a la profundidad de la cerradura donde van instaladas.

Tabla comparativa

Característica	Leva Larga	Leva Corta
Medida exacta (radio)	15 mm	13,2 mm – 13,5 mm
Aplicación principal	Puertas de madera, blindadas y acorazadas	Puertas de carpintería metálica (aluminio, PVC)
Tipo de cerradura	Cajas de embutir anchas (estándar DIN)	Cajas de embutir de perfil estrecho
Compatibilidad	TESA, MCM, Lince, UCEM, Ezcurra, INN, KABA	Sistemas de cancelas, escaparates, perfilería fina
Precio aproximado	Igual coste que la versión corta	Igual coste que la versión larga

Leva larga (15 mm) – características detalladas

Es el estándar de la industria bajo la normativa europea DIN. Tiene un radio de giro de 15 milímetros medidos desde el centro del rotor hasta su extremo. Esta longitud le permite alcanzar el mecanismo de arrastre en cerraduras grandes, diseñadas para soportar altos niveles de fuerza física. Prácticamente el 85% de las puertas de viviendas principales utilizan este formato.

Leva corta (13,2-13,5 mm) – características detalladas

Diseñada específicamente para espacios reducidos. En puertas donde el perfil es estrecho (como los marcos de los comercios), la caja de la cerradura interna tiene muy poca profundidad. Si instalaras un componente de 15 mm aquí, chocaría contra el fondo de la chapa de la cerradura y bloquearía el giro. Su radio recortado le permite rotar libremente en estos espacios confinados.

Cómo identificar la leva de tu bombín

Saber qué pieza tienes instalada ahora mismo es el paso previo obligatorio antes de comprar una nueva. Aquí tienes las técnicas que usamos los profesionales.

Método 1 – Diferenciación visual (el “hueco” clásico)

Si extraes el cilindro y lo miras de perfil, la diferencia salta a la vista. En el formato de 15 mm, la punta llega casi hasta el ras del límite inferior del cuerpo del bombín. En el formato de 13,5 mm, se aprecia un «hueco» claro entre el final de la pieza móvil y la base del cilindro.

[Incluir imagen o infografía propia detallando la diferencia visual de ambos cilindros de perfil]

Método 2 – Medición con regla o calibre (2 formas exactas)

Si la vista te engaña, los números no lo harán. Utiliza un calibre pie de rey para mayor precisión:

Desde el centro del rotor: Coloca el inicio de la regla justo en el centro del círculo donde introduces la llave y mide hasta la punta más alejada de la pestaña negra. Te dará 15 mm o cerca de 13,5 mm.
Desde el centro del agujero de fijación: Mide desde el centro del orificio roscado (por donde pasa el tornillo que sujeta el bombín a la puerta) hasta el borde superior de la leva.

Método 3 – Sin desmontar el bombín (truco profesional)

¿Quieres saberlo sin tocar un destornillador? Fíjate en el material de tu puerta. Si la puerta es de madera maciza, blindada o una acorazada pesada, casi con total seguridad necesitas el modelo de 15 mm. Si la puerta es de aluminio, tiene un marco de cristal (como una tienda) o es una cancela de tubo metálico estrecho, apostamos a que lleva la versión de 13,5 mm.

También puedes mirar el canto de la puerta: si la chapa metálica de la cerradura es muy estrecha (apenas 2 o 3 centímetros), el mecanismo interno también lo es, requiriendo el formato reducido.

¿Qué leva necesita tu puerta? Aplicaciones según tipo de cerradura

No puedes elegir este aspecto a tu gusto; la cerradura que ya tienes instalada dicta la norma.

Leva larga → Puertas blindadas, acorazadas y de madera

Las marcas tradicionales de cerrajería en España fabrican sus cerraduras principales para viviendas pensando en la norma DIN 18252. Si vas a instalar un cilindro antibumping de alta gama en tu piso o chalet, necesitarás este estándar. Las cajas internas de estas cerraduras tienen espacio de sobra para el giro completo.

Leva corta → Perfiles metálicos, cancelas, aluminio, PVC y puertas estrechas

Muy comunes en comercios, galerías, trasteros o puertas de portal. La perfilería de aluminio extruido deja una cavidad muy pequeña para encastrar la cerradura. Marcas que fabrican para carpintería metálica exigen este formato recortado para no atascar el sistema.

Casos especiales: levas corona, dentadas, Sidese, Roconsa y Multilock

A veces, el dilema no es larga o corta. Algunos fabricantes emplean sistemas de transmisión por engranajes. En lugar de una sola pestaña, el cilindro tiene una rueda dentada (corona) que puede ser de 10, 13 o 14 dientes, típica en puertas acorazadas de ciertos fabricantes o cerraduras tipo Mul-T-Lock. Las marcas como Sidese o Roconsa también utilizan perfiles muy específicos que requieren pedir el bombín adaptado a fábrica.

Ventajas, desventajas y errores comunes al elegir leva

Pros y contras de cada tipo

Ninguna es superior a la otra en términos de seguridad frente a ataques físicos. La solidez de un bombín la determinan sus pasadores antitaladro, los puentes de acero reforzado o sus certificaciones (como VdS BZ+), no el tamaño de su pieza de transmisión.

Los 5 errores que más vemos

Forzar un bombín de 15mm en una puerta de aluminio: La llave entrará, pero al intentar dar la vuelta, chocará con la chapa interior, bloqueándose.
Instalar un bombín de 13,5mm en una cerradura estándar: La llave girará 360 grados de forma infinita, pero «en vacío». No logrará tocar el carro de arrastre y la puerta no se abrirá.
Medir la altura total del cilindro en lugar del radio de giro: El error de medición más habitual en usuarios inexpertos.
No tener en cuenta la posición de reposo: Algunas cerraduras exigen que esta pieza descanse a las 6 en punto, aunque el estándar actual europeo suele ser un desfase de unos 30 grados (a las 5 o las 7, simulando la esfera de un reloj).
Confundir un sistema de engranajes con una leva estándar: Intentar sustituir una corona dentada por un bombín convencional inutilizará el sistema multipunto.

Consejos de expertos para comprar e instalar el bombín correcto

Compatibilidad con marcas más vendidas

Hoy en día, fabricantes líderes en alta seguridad producen sus mejores series en ambas opciones. No tienes que sacrificar resistencia antibumping ni control de copia de llaves por tener una puerta de carpintería metálica. Al hacer tu pedido, solo tienes que marcar la casilla correspondiente.

Recomendaciones de seguridad (antibumping, antitaladro…)

Independientemente de la medida de rotación que necesites, asegúrate de que el cilindro cuente con:

Protección antibumping certificada.
Pines y contrapines de acero endurecido frente a taladros.
Sistema de rotura controlada o puente reforzado contra la extracción.
Control de copia de llave mediante tarjeta de propiedad.

Nuestra valoración final como expertos

El funcionamiento impecable de una puerta de alta seguridad depende de tolerancias milimétricas. Un desajuste de apenas un milímetro y medio en la transmisión mecánica es la frontera entre un acceso protegido y un mecanismo atascado.

Antes de actualizar tu nivel de protección, dedica cinco minutos a comprobar el material de tu perfil, extraer el cilindro actual si es necesario y tomar medidas desde el centro del rotor. Al contar con el componente mecánico correcto, asegurarás que el motor de tu cerradura trabaje con suavidad, precisión y la máxima resistencia ante ataques físicos. Y si sigues teniendo dudas, buscar el asesoramiento de profesionales de la cerrajería técnica te ahorrará cualquier paso en falso y esa puede ser la opción más acertada para no tener inconvenientes.
